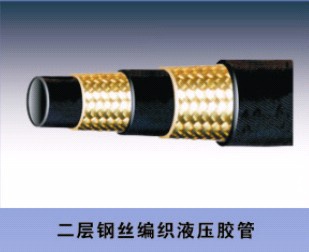

高压钢丝编织胶管
钢丝编织胶管主要用于飞机燃油,矿井液压支架,油田开采,工程机械设备的液压系统中,用来输送高温、高压的煤油、机油，红油（易燃易爆介质），实现压务传递。
产品结构：主要由耐液体的合成橡胶内胶层、中胶层、Ⅰ、Ⅱ、Ⅲ层钢丝编织层、耐天候的合成橡胶外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝层是骨架材料，起增强作用。
产品用途：高压钢丝增强液压胶管主要用于矿井液压支架、油田开发，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动。
注：本企业编织胶管标准参照GB/T3683-1992和ISO/DIS1436-1985，DIN20022及SAE100RIAT标准。
工作温度：油类-40℃～100℃，空气-30℃～50℃，水乳液+80℃以下，超出请选用本厂专用产品。
产品规格范围：DN5mm～DN102mm。
产品名称：煤矿液压支架专用钢丝编织胶管
产品结构：胶管由内胶层、中胶层、三层钢丝编织和外胶层组成
产品用途：适于输送液压流体如醇、液压油、燃油、润滑油、水、乳化液、烃等，以实现流体高压输送或液压动力传递。
工作温度：-40℃—+100℃
| 胶管规格 | 内径 (mm) | 钢丝层外径 (mm) | 胶管外径 (mm) | 工作压力 (Mpa) | 检测压力 (Mpa) | 爆破压力 (Mpa) | 至小弯曲 半径 (mm) | 参考重量 kg/m | ||||||
| 内压-层数-压力 | min | max | min | max | min | max | Mpa | Psi | Mpa | Psi | Mpa | Psi | ||
| 5-3-72 | 4.5 | 5.4 | 12.6 | 13.8 | 17.1 | 18.7 | 72.0 | 10433 | 90.0 | 13041 | 180.0 | 26082 | 90 | 0.50 |
| 6.3-3-68 | 6.1 | 6.9 | 14.4 | 15.6 | 18.4 | 22.2 | 68.0 | 9853 | 85.0 | 12317 | 170.0 | 24633 | 100 | 0.56 |
| 8-3-52 | 7.7 | 8.5 | 16.9 | 18.1 | 21.2 | 23.0 | 52.0 | 7535 | 65.0 | 9419 | 130.0 | 18837 | 115 | 0.83 |
| 10-3-48 | 9.3 | 10.1 | 18.9 | 20.1 | 23.2 | 25.0 | 48.0 | 6599 | 60.0 | 8694 | 120.0 | 17388 | 130 | 0.95 |
| 12.5-3-44 | 12.3 | 13.5 | 22.7 | 24.3 | 27.0 | 29.2 | 44.0 | 6376 | 55.0 | 7970 | 110.0 | 15939 | 180 | 1.22 |
| 16-3-34 | 15.4 | 16.7 | 25.7 | 27.3 | 30.0 | 32.2 | 34.0 | 4927 | 42.5 | 6158 | 85.0 | 12317 | 205 | 1.30 |
| 19-3-28 | 18.6 | 19.8 | 28.7 | 30.3 | 33.0 | 35.2 | 28.0 | 4057 | 35.0 | 5072 | 70.0 | 10143 | 240 | 1.60 |
| 22-3-25 | 21.8 | 23.0 | 31.7 | 33.3 | 36.0 | 38.2 | 25.0 | 3623 | 31.5 | 4564 | 63.0 | 9129 | 280 | 1.81 |
| 25-3-23 | 25.0 | 26.4 | 35.2 | 36.8 | 40.0 | 42.2 | 23.0 | 3333 | 29.0 | 4202 | 57.5 | 8332 | 300 | 1.99 |
| 31.5-3-18 | 21.3 | 33.0 | 42.2 | 43.8 | 46.8 | 49.5 | 18.0 | 2608 | 22.5 | 3260 | 45.0 | 6521 | 420 | 2.46 |
| 38-3-16 | 37.7 | 39.3 | 48.2 | 49.8 | 52.8 | 55.5 | 16.0 | 2318 | 20.0 | 2898 | 40.0 | 5796 | 500 | 3.08 |
| 51-3-14 | 50.4 | 52.0 | 61.2 | 62.8 | 65.8 | 68.5 | 14.0 | 2028 | 18.0 | 2608 | 36.0 | 5216 | 630 | 3.96 |
