高压钢丝编织胶管
钢丝编织胶管主要用于飞机燃油,矿井液压支架,油田开采,工程机械设备的液压系统中,用来输送高温、高压的煤油、机油，红油（易燃易爆介质），实现压务传递。

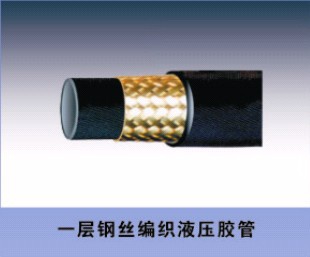

产品结构：主要由耐液体的合成橡胶内胶层、中胶层、Ⅰ、Ⅱ、Ⅲ层钢丝编织层、耐天候的合成橡胶外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝层是骨架材料，起增强作用。
产品用途：高压钢丝增强液压胶管主要用于矿井液压支架、油田开发，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动。
注：本企业编织胶管标准参照GB/T3683-1992和ISO/DIS1436-1985，DIN20022及SAE100RIAT标准。
工作温度：油类-40℃～100℃，空气-30℃～50℃，水乳液+80℃以下，超出请选用本厂专用产品。
产品规格范围：DN5mm～DN102mm。
产品名称：煤矿液压支架专用钢丝编织胶管
产品结构：胶管由内胶层、中胶层、一层钢丝编织和外胶层组成
产品用途：适于输送液压流体如醇、液压油、燃油、润滑油、水、乳化液、烃等，以实现流体高压输送或液压动力传递。
工作温度：-40℃—+100℃
| 胶管规格 | 内径 (mm) | 钢丝层外径 (mm) | 胶管外径 (mm) | 工作压力 (Mpa) | 检测压力 (Mpa) | 爆破压力 (Mpa) | 至小弯曲 半径 (mm) | 参考重量 kg/m | ||||||
| 内压-层数-压力 | min | max | min | max | min | max | Mpa | Psi | Mpa | Psi | Mpa | Psi | ||
| 5-1-34 | 4.5 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 34.0 | 4927 | 42.0 | 6086 | 84.0 | 12172 | 90 | 0.25 |
| 6.3-1-32 | 6.1 | 6.9 | 10.9 | 12.1 | 15.2 | 17.0 | 32.0 | 4637 | 40.0 | 5796 | 80.0 | 11592 | 100 | 0.34 |
| 8-1-28 | 7.7 | 8.5 | 13.1 | 14.3 | 17.2 | 19.0 | 28.0 | 4057 | 35.0 | 5072 | 70.0 | 10143 | 115 | 0.41 |
| 10-1-26 | 9.3 | 10.1 | 15.1 | 16.3 | 19.2 | 21.0 | 26.0 | 3767 | 32.0 | 4637 | 64.0 | 9274 | 130 | 0.47 |
| 12.5-1-22 | 12.3 | 13.5 | 18.9 | 20.5 | 23.0 | 25.2 | 22.0 | 3188 | 28.0 | 4057 | 56.0 | 8114 | 180 | 0.67 |
| 16-1-16.8 | 15.4 | 16.7 | 21.9 | 23.5 | 26.0 | 28.2 | 16.8 | 2434 | 21.0 | 3043 | 42.0 | 6086 | 205 | 0.71 |
| 19-1-14.4 | 18.6 | 19.8 | 24.9 | 26.5 | 29.0 | 31.2 | 14.4 | 2087 | 18.0 | 2608 | 36.0 | 5216 | 240 | 0.84 |
| 22-1-12.8 | 21.8 | 23 | 27.5 | 29.5 | 32.0 | 34.2 | 12.8 | 1855 | 16.0 | 2318 | 32.0 | 4637 | 280 | 0.95 |
| 25-1-11.2 | 25.0 | 26.4 | 31.4 | 33.0 | 36.0 | 38.2 | 11.2 | 1623 | 14.0 | 2029 | 28.0 | 4057 | 300 | 1.09 |
| 32-1-7.2 | 31.3 | 33 | 38.4 | 40.0 | 42.8 | 45.5 | 7.2 | 1043 | 9.0 | 1304 | 18.0 | 2608 | 420 | 1.38 |
| 38-1-6 | 37.7 | 39.3 | 44.4 | 46.0 | 48.8 | 51.5 | 6.0 | 869 | 7.5 | 1087 | 15.0 | 2174 | 500 | 1.80 |
| 51-1-4 | 50.4 | 52.0 | 57.9 | 59.0 | 61.8 | 64.5 | 4.0 | 580 | 6.0 | 869 | 12.0 | 1739 | 630 | 2.80 |
